什么是串口屏？

分类： 行业新闻

作者：

来源：

发布时间：2024-12-06 10:20

返回



串口屏是“使用串口通讯，控制显示与触控交互的彩色液晶模组”。



物理结构粗略划分为3部分：1、最上面的触摸屏（电容式触摸屏或者电阻式触摸屏）；

                                              2、TFT液晶显示屏；

                                              3、控制主板；触摸屏和TFT屏均为通用元器件，其核心业务单元是控制主板。



主控板：控制主板由MCU、FLASH、接口电路、电源等部分组成，主要功能是检测触摸和控制TFT显示（GUI）以及通过串口（主要使用的接口有UART、RS-232、RS-485）与外接控制板通讯。

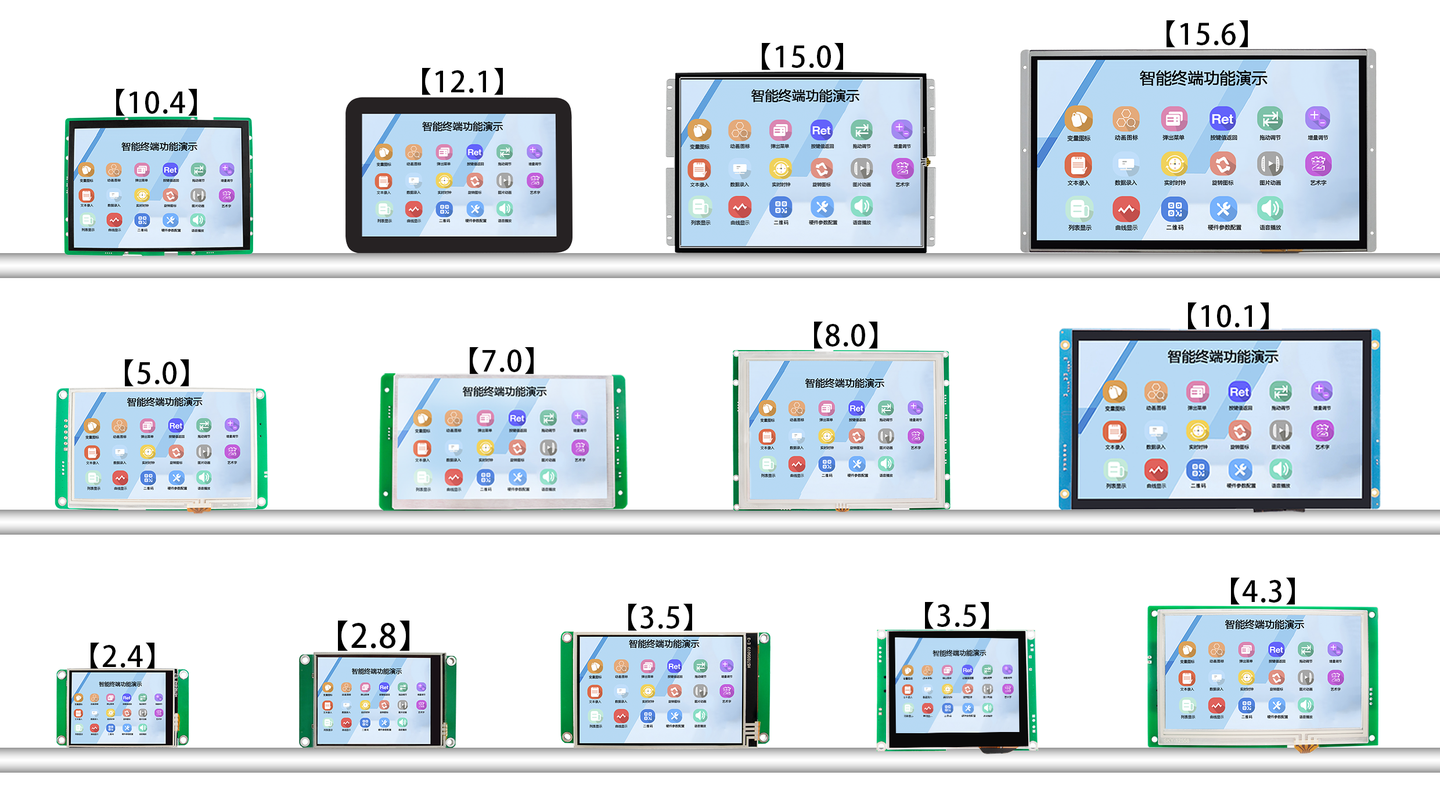

产品尺寸：常规产品尺寸从2.4寸至15.6寸。



界面开发软件：串口屏有一大核心优势就是通过“可视化界面编辑”软件进行“拖拽式”设计显示界面（UI）。
